    风电发电用电缆线束

分类:特种电缆  发布时间:2020-01-11 06:39:51


风电发电用电缆线束9 1产品的名称及规格表1 产品名称及规格9 2产品用途该产品用于风机组件配套加工,包括风电低压动力电缆中间连接和终端
风电发电用电缆线束

9.1

产品的名称及规格

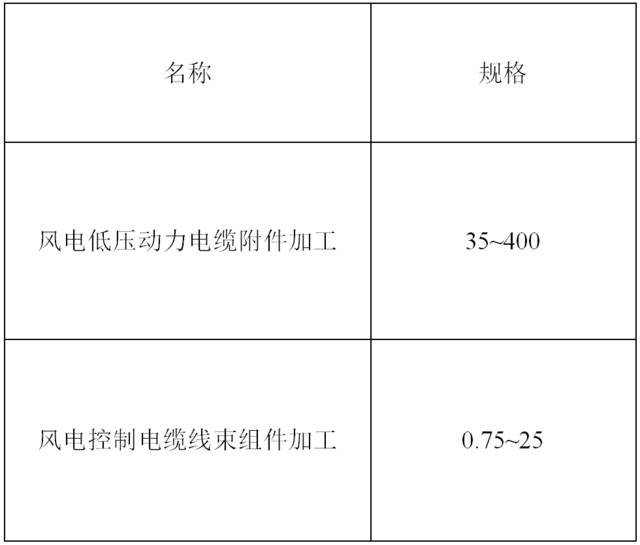

表1 产品名称及规格

9.2

产品用途

该产品用于风机组件配套加工,包括风电低压动力电缆中间连接和终端制作,风电控制电缆端子压接、连接器安装。

9.3

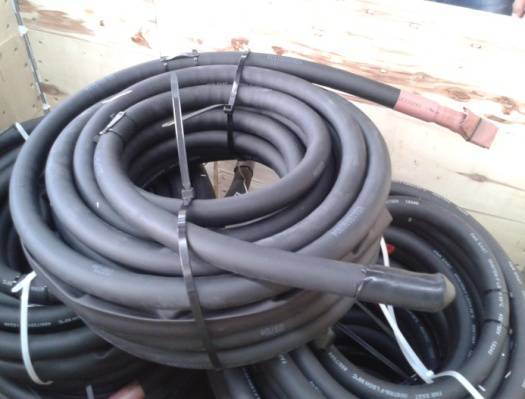

产品图样

动力电缆附件加工

控制电缆线束加工

9.4

产品性能特点

产品经国家国家电线电缆质量监督检验中心检测,性能均GB/T 9327 -2008 《额定电压35 kV(Um=40.5 kV)及以下电力电缆导体用压接式和机械式连接金具》标准要求。

9.5

产品优势

9.6

产品应用

电抗器连接线加工

变压器用控制电缆线束组件加工

10.风电用近海滩涂铅护套电力陆缆

10.1

产品的名称、型号及规格

表1 产品名称、型号及规格



名称 型号 电压等级kV 规格
交联聚乙烯绝缘分相铅包钢带铠装聚乙烯护套电力电缆 YJQF23 8.7/15~26/35 3*50~3*400



10.2

产品用途

风电用近海滩涂铅护套电力陆缆是专为沿海地区的风电项目而研发,目的在于满足风电项目用线缆产品的全系列覆盖,形成健全的集成供货体系。

沿海地区的风电项目所处的地理位置比较复杂,一般由山丘、浅海和平原构成。风电项目所用到的线缆产品,除了风机塔筒内电缆和一些常规低中压电缆外,还急需一款能适应沿海复杂环境的额定电压35kV及以下传输电能的电力电缆,将风力电能传输到城市。

风电用近海滩涂电力陆缆主要适用于沿海地区风电项目额定电压35kV及以下电能传输之用,能满足在沿海地区复杂且恶劣的环境下安装、敷设以及运行的要求,使用寿命长达30年以上。

10.3

产品图样

YJQF23-26/35kV 产品示意图

10.4

产品性能特点

风电用近海滩涂铅护套电力陆缆具备防水、防海水腐蚀以及土壤直埋敷设的特性。铅护层具有很强的抗海水腐蚀能力,能保证电缆在浅海地区的长期运行;钢带铠装可满足电缆在山丘和平原地区直埋敷设的要求;护层采用聚乙烯材料,具备防水及耐盐碱土壤腐蚀的特性。

10.5

产品优势

风电用近海滩涂铅护套电力陆缆专为沿海地区的风电项目研发,可满足近海滩涂、山丘和平原地区复杂地形敷设的需求,具备防水、防海水腐蚀以及土壤直埋敷设的特性。

1.6

产品应用

昌黎大滩风力发电项目是整个秦皇岛区域开发的第一个风电项目,位于昌黎县刘台庄镇与茹荷镇交界处,2013年3月15日开工建设。该项目总投资约10亿元,装机总容量100MW,分两期建设。一期工程设计容量48MW,装机24台,投资约4.5亿元,投产后每年可向社会输送绿色电能1亿度,实现二氧化碳减排9.5万吨,上缴利税近千万元。项目工程背山面海,由山丘、浅海、平原构成了多类型的自然地理结构,滩涂风能资源丰富,发展风力发电项目前景十分广阔。

11. 额定电压0.6/1kV风力发电叶片防雷接地软电缆

11.1

产品名称、型号规格

表1 产品名称、型号及规格



产品名称 电压等级 产品型号
铜芯聚氯乙烯绝缘聚氯乙烯护套风力发电用耐寒-25℃防雷接地软电缆 0.6/1kV FDVRV-25
铜芯聚氯乙烯绝缘聚氯乙烯护套风力发电用耐寒-40℃防雷接地软电缆 0.6/1kV FDVRV-40
铜芯聚氯乙烯绝缘聚氯乙烯护套风力发电用耐寒-55℃防雷接地软电缆 0.6/1kV FDVRV-55
铜芯交联聚乙烯绝缘聚氯乙烯护套风力发电用-25℃防雷接地软电缆 0.6/1kV FDYJRV-25
铜芯交联聚乙烯绝缘聚氯乙烯护套风力发电用耐寒-40℃防雷接地软电缆 0.6/1kV FDYJRV-40
铜芯交联聚乙烯绝缘聚氯乙烯护套风力发电用耐寒-55℃防雷接地软电缆 0.6/1kV FDYJRV-55



11.2

产品用途

该产品主要为风电项目叶片防雷接地专用电缆,连接叶片接闪器及叶片根部。

11.3

产品及模拟雷击试验图样

YJQF23-26/35kV 产品示意图

模拟雷击试验

11.4

性能特点

(1)镀锡层连续性附着力符合GB/T 4909的要求;

(2)绝缘和护套:336 h耐盐雾,抗张强度变化率和断裂伸长率变化率不超过±30%;-40℃低温拉伸试验,未断裂时的伸长率,最小变化30%;

(3)护套: 浸矿物油90±2℃,24h,抗张强度和断裂伸长率最大变化率±30%;1008h人工气候老化试验 ,抗张强度变化率和断裂伸长率的变化率不超过±30%;-40℃低温冲击试验,无裂纹;

(4)成品:-40℃低温弯曲试验,试样的护套,绝缘均应无任何裂纹;

(5)模拟雷击大电流试验:10/350uS,20kA,导体不熔断,绝缘电阻无变化。

11.5

产品优势

(1)该电缆用于风力发电叶片防雷接地领域;

(2)产品更防腐柔软、耐盐雾、耐低温、耐油、耐老化、6倍弯曲半径;

(3)针对风力发电叶片防雷电缆的防雷试验创造性的设计了模拟雷击大电流试验,该试验方案的设计得到客户的高度评价。

11.6

产品应用
